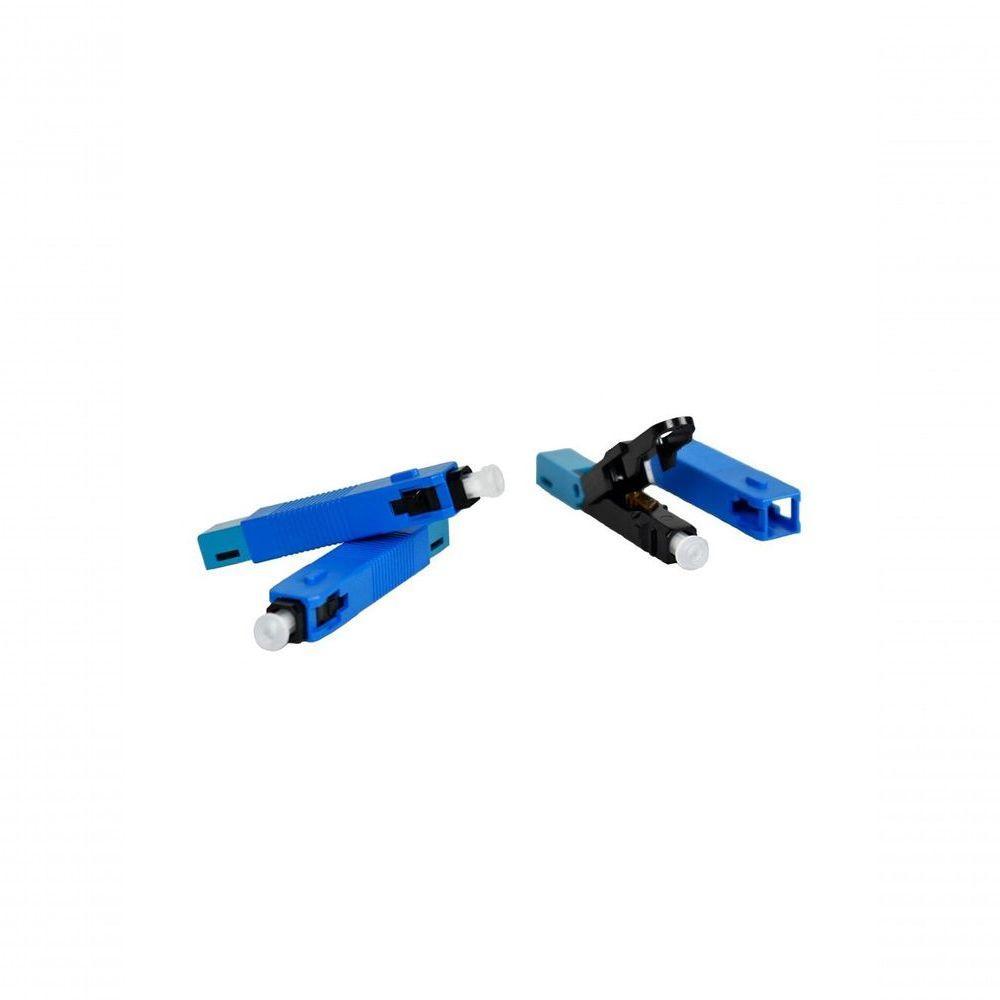

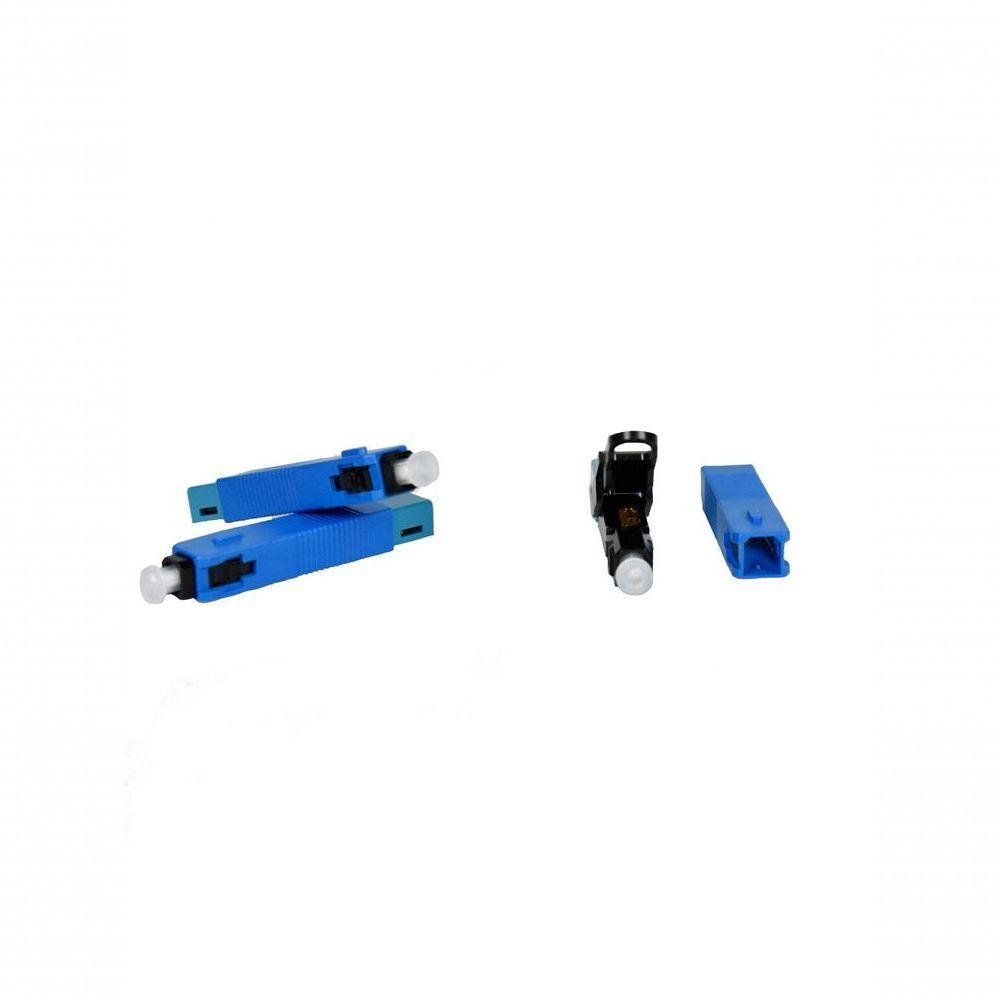

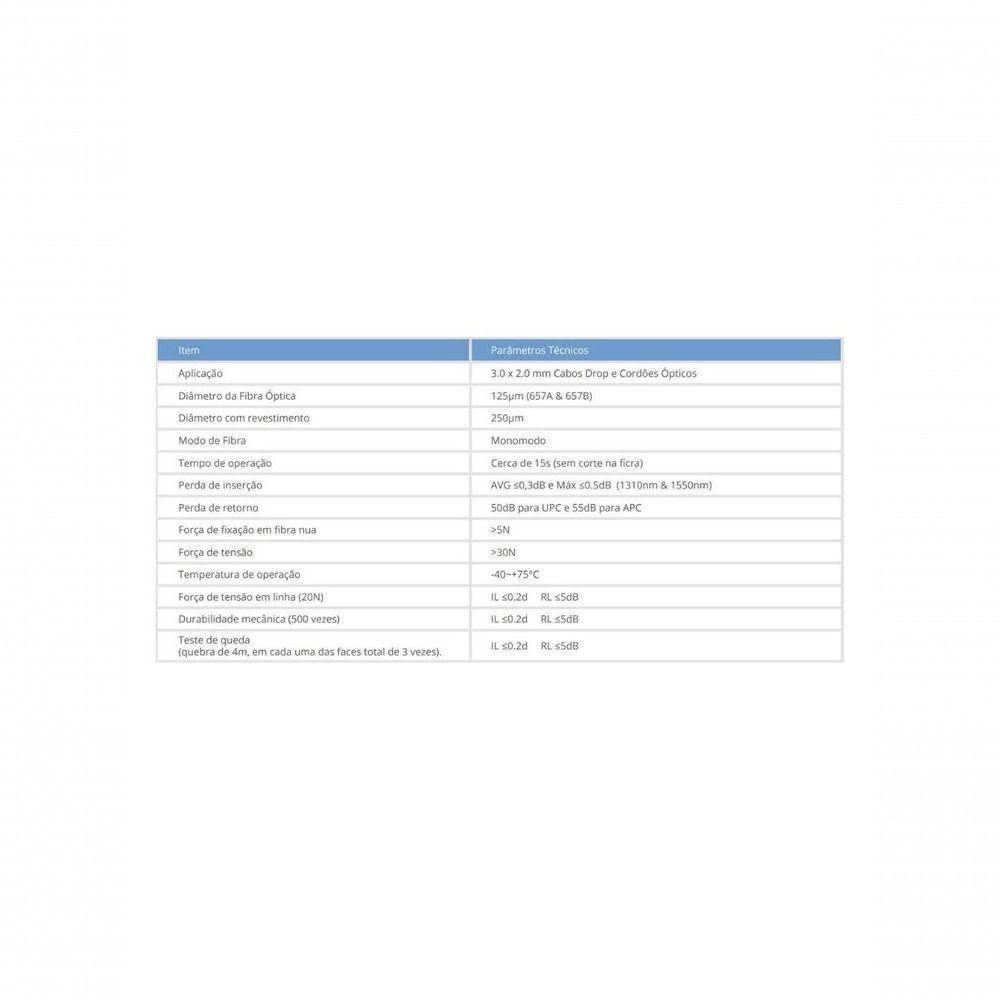

Conector De Campo Evus Ev-ccc Sc/upc Clip Fast Sm Para FibraDescricao O Conector de Campo Evus EV-CCC SC/UPC Click Fast SM e o componente passivo mais usado em rede PON para terminar uma fibra optica, geralmente em cabos Drop FTTX. O Conector de Campo Evus EV-CCC SC/UPC Click Fast SM atende praticamente todas as necessidades de conexoes mecanicas opticas, sendo utilizado em gabinetes de distribuicao opticas, instrumentos de testes e medicoes. Com a grande expansao de redes FTTX, a demanda esta crescendo ano apos ano.CARACTERISTICAS:Comprimento: 58 mmMaterial: ceramicoAdequado para cabos drop (de forma quadrada ou circular)Dispensa necessidade de ferramentas especiaisBaixa perca de insercao (incluindo o acoplador)Design estilo Fivela, facil de abrir e fecharIntegrado com ponteiras SC-APCApresenta um otimo encaixe entre a estrutura do conector com fluido de elo opticoComposto com fluido de elo optico de alta qualidadeFacil de usarAPLICACOES:Conexoes internas para data centersPatch Panels (paineis de distribuicao)Terminacao direta em equipamentosAplicacao direta em assinantesReparos e substituicoesCabos de testes em equipamentos, dentre muitos outrosSC/APC/SM - (OPF-FC-CLIP-SC/APC) /SC/UPC/SM - (OPF-FC-CLIP-SC/UPC)ANATEL 07083-19-11088*Imagens meramente ilustrativas.Especificacao Tecnica Aplicacao: 3.0 x 2.0 mm Cabos Drop e Cordoes Opticos|Diametro da Fibra Optica: 125 m (657A &|amp| 657B)|Diametro com revestimento: 250 m|Modo de Fibra: Monomodo|Tempo de Operacao: Cerca de 15s (sem corte na fibra)|Perda de insercao: AVG &|lt|=0,3dB (1310nm &|amp| 1550nm)|Perda de retorno: 50dB para UPC e 55dB para APC|Forca de Fixacao em fibra nua: &|gt|5N|Forca de Tensao: &|gt|30N|Temperatura de operacao: -40~+75C|Forca de Tensao em linha (20N): IL&|lt|=0,2d RL &|lt|=5dB|Durabilidade Mecanica (500 vezes): IL &|lt|=0,2d RL &|lt|=5dB|Teste de Queda (quebra de 4m, em cada uma das faces total de 3 vezes): IL &|lt|=0,2d RL &|lt|=5dB|Descricao O Conector de Campo Evus EV-CCC SC/UPC Click Fast SM e o componente passivo mais usado em rede PON para terminar uma fibra optica, geralmente em cabos Drop FTTX. O Conector de Campo Evus EV-CCC SC/UPC Click Fast SM atende praticamente todas as necessidades de conexoes mecanicas opticas, sendo utilizado em gabinetes de distribuicao opticas, instrumentos de testes e medicoes. Com a grande expansao de redes FTTX, a demanda esta crescendo ano apos ano.CARACTERISTICAS:Comprimento: 58 mmMaterial: ceramicoAdequado para cabos drop (de forma quadrada ou circular)Dispensa necessidade de ferramentas especiaisBaixa perca de insercao (incluindo o acoplador)Design estilo Fivela, facil de abrir e fecharIntegrado com ponteiras SC-APCApresenta um otimo encaixe entre a estrutura do conector com fluido de elo opticoComposto com fluido de elo optico de alta qualidadeFacil de usarAPLICACOES:Conexoes internas para data centersPatch Panels (paineis de distribuicao)Terminacao direta em equipamentosAplicacao direta em assinantesReparos e substituicoesCabos de testes em equipamentos, dentre muitos outrosSC/APC/SM - (OPF-FC-CLIP-SC/APC) /SC/UPC/SM - (OPF-FC-CLIP-SC/UPC)ANATEL 07083-19-11088*Imagens meramente ilustrativas.Especificacao Tecnica Aplicacao: 3.0 x 2.0 mm Cabos Drop e Cordoes Opticos|Diametro da Fibra Optica: 125 m (657A &|amp| 657B)|Diametro com revestimento: 250 m|Modo de Fibra: Monomodo|Tempo de Operacao: Cerca de 15s (sem corte na fibra)|Perda de insercao: AVG &|lt|=0,3dB (1310nm &|amp| 1550nm)|Perda de retorno: 50dB para UPC e 55dB para APC|Forca de Fixacao em fibra nua: &|gt|5N|Forca de Tensao: &|gt|30N|Temperatura de operacao: -40~+75C|Forca de Tensao em linha (20N): IL&|lt|=0,2d RL &|lt|=5dB|Durabilidade Mecanica (500 vezes): IL &|lt|=0,2d RL &|lt|=5dB|Teste de Queda (quebra de 4m, em cada uma das faces total de 3 vezes): IL &|lt|=0,2d RL &|lt|=5dB|
