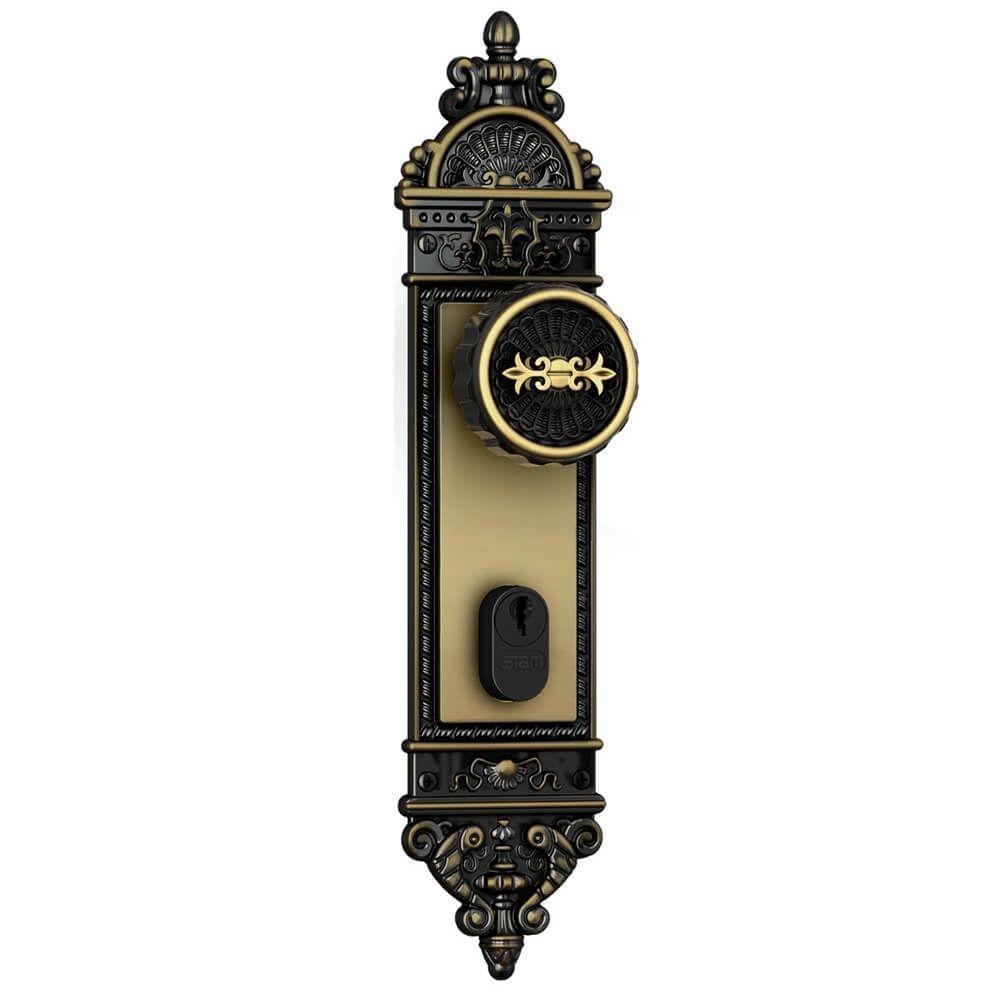

Fechadura Externa Colonial 1501/06 Ezl - 33868 - Stam Fechadura Externa Colonial 1501/06 EZL - 33868 - STAMDescrição: Equilíbrio entre beleza e a robustez de uma máquina com distância de broca de 55mm. Especificações: - Norma; 14913 - Máquina; 1501 - Distância de Broca: 55 mm - Aplicação: Externa - Segredos: 1000 - Tráfego: Médio - : Média - Acessórios: Chave, cilindro, maçanetas, espelhos, contra testa - Cilindro: Bi-Partido de Pinos - Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia - Espelho: Aço ABNT 1010/1020 - Maçaneta: Zamac 5 - Testa: Aço ABNT 1010/1020 - Contra Testa: Aço ABNT 1010/1020 Norma: Atende a norma NBR 14913 Manual de Instalação: 1) Afechadura deve ser instalada a 1 metro do piso. 2) Marque a porta, com um lápis, o contorno da fechadura e os furos para o cilindro e a maçaneta. Isso define a parte da porta que vai receber o furo para o encaixe da máquina da fechadura. 3) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também os encaixes do cilindro e da maçaneta. 4) Utilizando um formão, dê acabamento liso ao alojamento da fechadura e do cilindro, eliminando as arestas e cantos vivos. 5) Retire toda a serragem da porta. Com a fechadura no marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa 6) Encoste a porta no batente para marcar os furos da lingueta e do trinco e o rebaixo da contra testa, parafusando-a a seguir. 7) Insira a fechadura sem parafusar a testa. Posicione a maçaneta e verifique se ela está acionando o trinco. 8) Coloque o cilindro na fechadura e, com a chave, verifique se o cilindro está acionando a lingueta. 9) Retire a chave e fixe os parafusos do cilindro e da testa. 10) Monte o espelho sem fixar os parafusos. Introduza a roseta plástica na maçaneta com haste; depois coloque na furação do lado externo primeiro. 11) Coloque o espelho, a roseta plástica e a maçaneta do lado interno da porta e insira o pino balmaz para fixá-la. 12) Fixe os parafusos do espelho. do Trinco: 1) O trinco pode ser girado para a esquerda ou para a direita, conforme o fechamento da porta. 2) Caso seja necessária a do trinco, proceda como indicado a seguir: - Faça o reversor deslizar no trilho para a direita. Pressione o trinco para dentro da fechadura e gire-o para a posição desejada. Quando estiver na posição, a mola expulsará o trinco para fora. - Para finalizar a operação, retorne o reversor para a posição vertical, travando-a novamente. Desenho Técnico: * Imagens meramente ilustrativas.meli_shipping_mode - me1
