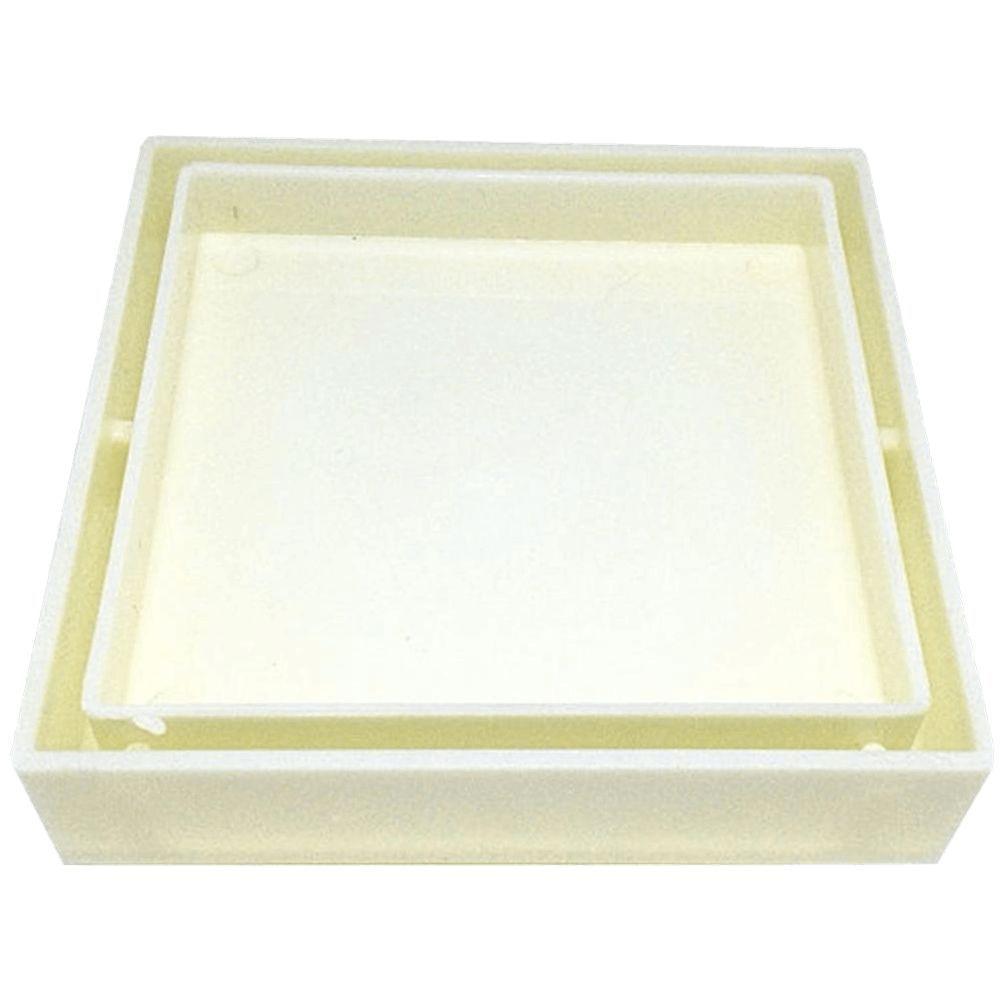

Ralo Invisível 13x13cm Bege - P&l Ralo Invisivel 130x130mm Bege P&l Ralo Invisível 13x13cm Bege - P&LO ralo invisível é constituído por um chassi e uma tampa oca. Todo o conjunto, formado por duas peças (não incluso anel, caixa ou prolongador) Sua instalação deve ser realizada em prolongador ou caixa sifonada redonda de 100mm (4 polegadas) e de 150mm (6 polegadas) mediante instalação de redutor 150 x 100 da P&A. Produzido em termoplástico ABS (copolímero de acrilonita, butadieno e estireno) é altamente resistente, leve e rígido, permitindo fino acabamento e de fácil instalação em qualquer tipo de piso, em áreas internas e externas. Dimensões: * Chassi, peça para ser assentada a caixa sifonada / contrapiso: - Fig 1 largura e comprimento, externos: 130 mm x 130 mm; - Fig 2 altura 46 mm / 28 mm - Fig 3 diâmetro externo do tubo de escoamento: 97 mm. *Tampa oca, peça interna para receber o revestimento do piso: - Fig 4 largura e comprimento: 111 mm x 111 mm, altura interna 14 mm. - tampa oca e chassi do ralo invisível. * Peso Líquido aproximado: 104 gramas. Atenção: I. A instalação do ralo invisível deve ser realizada por pessoal devidamente qualificado e com uso de EPI. II. A instalação do ralo invisível não interfere na impermeabilização do piso onde o mesmo será aplicado. Em face disso, na sua instalação, parte-se do princípio de que as medidas para impermeabilização do ambiente foram corretamente executadas. Inclusive com a instalação do dispositivo ?anti infiltração?. III. Constituem Normas de Referência: a NBR 8160 Procedimento:Instalações prediais de Esgoto Sanitário; e a NBR5688 Especificação: Tubos e Conexões de PVC Rígido para esgoto predial e ventilação. Instalação: 1) Cortar o espaço do revestimento, antes do seu assentamento, onde será inserido o ralo invisível. Esse corte deve permitir um perfeito encaixe com o chassi do ralo. Observar atentamente as dimensões. 2) Polir o corte para retirar possíveis rebarbas e permitir um perfeito encaixe entre piso e o chassi do ralo. 3) Cortar a peça retirada, de modo que se insira suavemente na tampa ós o corte, polir para retirar possíveis rebarbas. 4) Testar, previamente, todas as peças do ralo (chassi e tampa oca) e do revestimento (piso e pedaço do piso) no onde serão aplicados, antes da execução das colagens. Isso tem por finalidade verificar se as peças ficarão no nível correto; e, principalmente, a quantidade de argamassa/selante que será utilizada para o perfeito encaixe de todas as peças. 5) Observar que o conjunto ralo invisível deve estar em nível com o ponto mais baixo da superfície do revestimento. Ou seja, o conjunto ralo invisível deve ser colocado no nível do rejunte, pois é essa sua finalidade: misturar-se visualmente com o rejunte do piso. 6) Para a fixação do pedaço de revestimento na tampa oca: a. utilizar selante elástico à base de poliuretano ou argamassa para assentamento de piso sobre piso. b. Lixar a parte interna da tampa oca, de modo a torná-la áós lixar, lavar a peça para retirar o pó da lixa e secá-la. c. Antes de aplicar o selante ou argamassa, certificar-se da quantidade que poderá ser utilizado, inserido o pedaço do revestimento na tampa oca sem o selante ou argamassa. d. Aplicar a quantidade de selante ou argamassa necessário para fixar pedaço do revestimento, de modo que saia um pequeno excesso pelas bordas. Isso visa ?rejuntar? o pedaço do revestimento com a lateral da tampa oca. e. Nivelar perfeitamente o pedaço do revestimento com a lateral da tampa oca. f. Não há necessidade de ser dado acabamento ao pedaço do revestimento fixado e nivelado. 7) Para a fixação do chassi no piso: a. Testar se o chassi, antes de ser colado, verificamdo se esta em nível com o rejunto do revestimento. b. O chassi pode ser aplicado diretamente no prolongador ou na caixa sifonada. Sendo na caixa sifonada, é necessario o uso do anel adaptador, dipsonível no mercado. c. Colocar argamassa ao redor do prolongador / caixa sifonada de modo que o chassi fique perfeitamente
